Уплонения колонных головок

Колонные головки предназначены для подвестки обсадной колонны, герметизаии и контроля давления в кольцевом пространстве между обсадными колоннами труб.

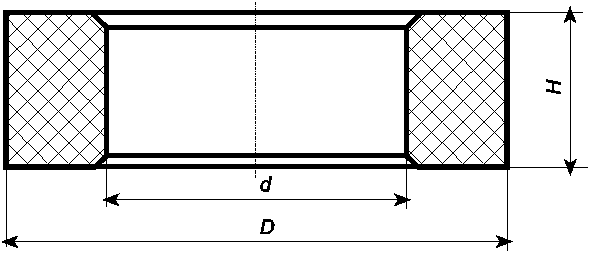

Уплотнения колонных головок (тип 1)
Наименование	Обозначение	d	D
УКГ - 140 х 230	4ГК-4; ТУ 381051642-84	140	230
УКГ - 140 х 280	4ГК-5; ТУ 381051642-84		280
УКГ - 146 х 230	ТУ 381051642-84	146	230
УКГ - 147 х 280	4ГК-17; ТУ 381051642-84		280
УКГ - 168 х 230	4ГК-5; ТУ 381051642-84	168	230
УКГ - 168 х 280	4ГК-8; ТУ 381051642-84		280
УКГ - 178 х 230	ТУ 381051642-84	178	230
УКГ - 178 х 280	1ГККМ.009; ТУ 381051642-84		280
УКГ - 219 х 280	ТУ 381051642-84	219
УКГ - 219 х 350	ТУ 381051642-84		350
УКГ - 219 х 390	ТУ 381051642-84		390
УКГ - 219 х 425	ТУ 381051642-84		425
УКГ - 245 х 280	ТУ 381051642-84	140	280
УКГ - 245 х 350	2ГКЗ-10; ТУ 381051642-84	140	350
УКГ - 245 х 390	ТУ 381051642-84	140	390
УКГ - 245 х 425	ТУ 381051642-84	140	425
УКГ - 273 х 390	ТУ 381051642-84	273	390
УКГ - 273 х 425	ТУ 381051642-84		390
УКГ - 299 х 390	2ГКЧ-16; ТУ 381051642-84	299	425
УКГ - 299 х 425	2ГКЧ-15; ТУ 381051642-84		425
УКГ - 324 х 390	9ГК-2; ТУ 381051642-84	324	390
УКГ - 324 х 425	ТУ 381051642-84		425
УКГ - 324 х 460	ТУ 381051642-84		460
УКГ - 340 х 425	ТУ 381051642-84	340
УКГ - 340 х 390	ТУ 381051642-84		230
УКГ - 340 х 425	(2PSS.00.001-01); ТУ 381051642-84		425
УКГ - 340 х 425	(2PSS.00.001-02); ТУ 381051642-84
УКГ - 340 х 500	(2PSS.00.001-04); ТУ 381051642-84		500
УКГ - 168 х 280	(2PSS.00.001); ТУ 381051642-84	168	280
УКГ - 219 х 346	(2PSS.00.001-03); ТУ 381051642-84	219	346


В начало

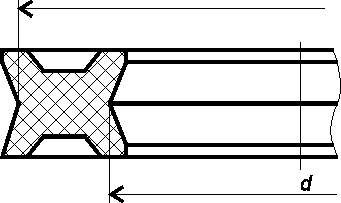

Уплотнения колонных головок (тип 2)
Обозначение	ТУ	d	D	H
АФ 6.8.6-70.090.004-01	ТУ 2539-004-22425964-01		232	45
АФ 6.8.6-70.090.004-04			280
АФ 6.8.10-70.080.-03-02		170	260
АФ 6.8.6-70.090.004-02		170,5	280
АФ 6.8.6-70.090.004-03		180,1
АФ 6.8.10-70.080.-03-01		247	345
АФ 6.8.6-70.090.004		247,4
АФ 6.8.10-70.080.-0		327	425


В начало

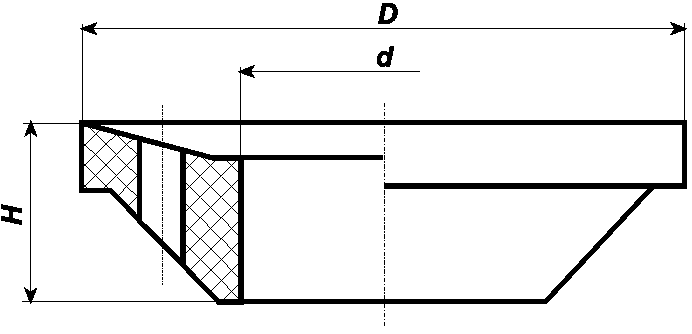

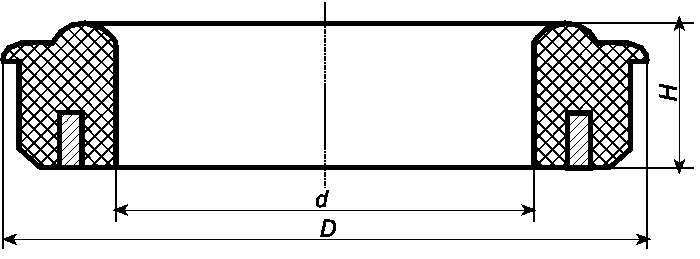

Манжеты резинометаллические
Обозначение	d	D	H
ЗФ2.700-30.000	77,9	66,9	8,2
ЗФ3.700-30.000	92,1	103,4
ЗФ3.700-30.000-002
ЗФ4.700-30.000	122,7	133,8
ЗФ3.1Р-350.30.000	100,1	110,8


В начало

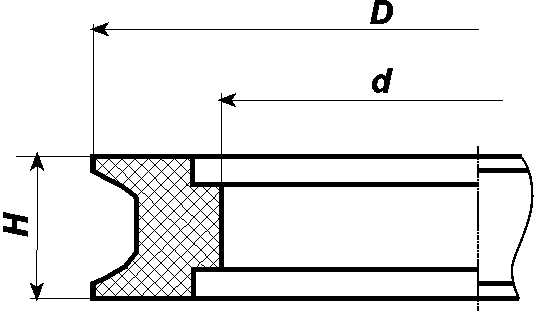

Уплотнения (тип 1)
Обозначение	d	D	H
ЗФ2.0116.00.008-01	33	47,5	24


В начало

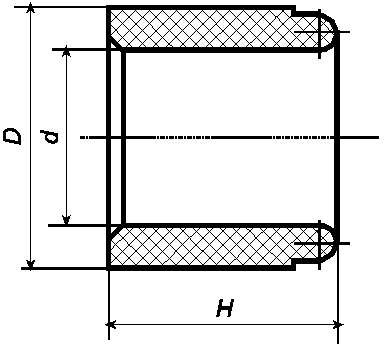

Уплотнения (тип 2)
Обозначение	d	D	H
220,7 х 182,6 х 25,4	182,6	220,7	25,4


В начало

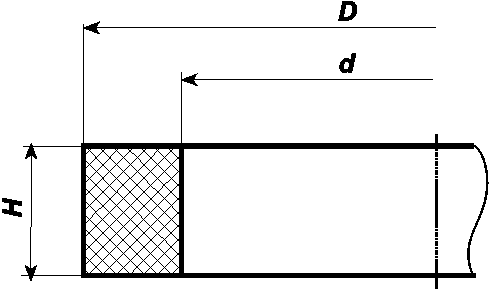

Уплотнения (тип 3)
Обозначение	d	D	H
АФ 6.8.6-70.100.003	140	178,5	35


В начало

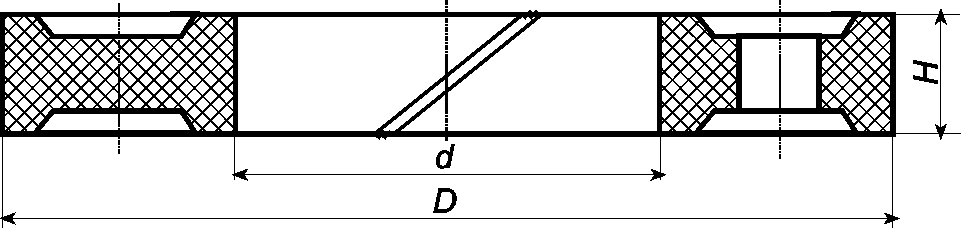

Манжеты уплотнения клиньев (6 отв.)
Обозначение	d	D	H
176 х 88,9 х 50,7	88,9	176	50.7
176 х 112 х 40	112		40
226 х 114,3 х 63	114,3	226	63


В начало

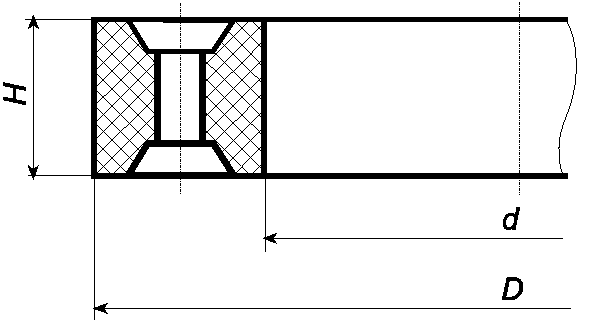

Манжеты уплотнения клиньев (12 отв.)
Обозначение	d	D	H
226,2 х 139,7 х 37	139,7	346,5	37
276,2 х 147 х 36,5	147	276,2	36,5
279,4 х 177,8 х 37	177,8	279,4	37
274 х 178 х 32	178	274	32
276,2 х 179,4 х 36,5	179,4	276,2	36,5
345,5 х 219,1 х 37	219,1	226,2	37


В начало


Уплотнения клиньев (12 отв.)
Обозначение	d	D	H
164 х 138 х 31	138	164	31
167 х 138,3 х 23	138,3	167	23
249,5 х 217,4 х 21,3	217,4	249,5	21.3
268,6 х 242,6 х 21,3	242.6	268.6
272 х 242,5 х 23	242.5	272	23


В начало


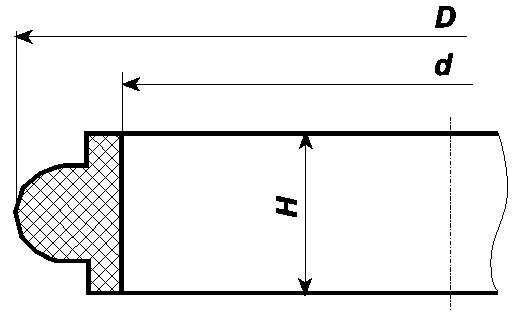

Т-образные уплотнения
Обозначение	d	D	H
117,5 х 108 х 9,5	108,0	117,5	9,5
155,6 х 142,9 х 9,5	142,9	155,6
190,5 х 177,8 х 9,5	177,8	190,5


В начало


Уплотнения колонны
Обозначение	Размер	Эскиз
Амортизатор ПДГ 1.00.00.007	114 х 86 х 16
Амортизатор ПДГ .00.00.007	86 х 65,5 х 14
Манжета V-образная РК.00.00.011	100,6 х 85,4 х 8,6
ЗЦ.00.00.008	71,6 х 57,5 х 7,5
Втулка КАУ.00.00.023	50 х 45 х 12
Уплотнение КАУ.00.00.017	62 х 50 х 14
Уплотнение КГ 25.00.00.022	20 х 9,4 х 6
Кольцо уплотнительное АЯД 8.683.647	96 х 76 х 8,5
АЯД 8.683.647-01	70 х 55,4 х 7,4
